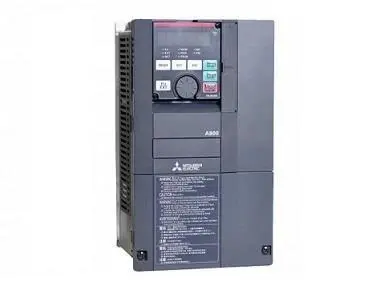

FR-AF842-08660-60 Umrichter Body DC; Pn: 315-450kW; DC 537-707V;In max: 866A;(355kW; 683A); IP00

Frequenzumichter Body AF800 mit Vektorregelung
zzgl. Steuerplatine mit Ethernet oder serieller Schnittstelle
zzgl. Zwischenkreisdrossel gem. Motorleistung FR-HEL-HxxxK
zzgl. Einspeiseeinheit

Leistung|Nennstrom|Überlast             |Steuerplatine     |Einspeiseeinheit
450 kW  |866 A    |110% (60s), 120% (3s)|FR-CF80-01-(E)2-60|FR-CC2-H450K-60
400 kW  |770 A    |120% (60s), 150% (3s)|FR-CF80-01-(E)2-60|FR-CC2-H400K-60
355 kW  |683 A    |150% (60s), 200% (3s)|FR-CA80-02-(E)2-60|FR-CC2-H355K-60
315 kW  |610 A    |200% (60s), 250% (3s)|FR-CA80-02-(E)2-60|FR-CC2-H315K-60

Anschlussspannung  : 323-528 V ±10%; 50/60 Hz
Ausgangsfrequenz   : 0,2-400 Hz
Abmessungen BxHxT  : 540x1330x440 mm
Schutzart          : bis 22 kW IP20, ab 30 kW IP00
Umgebungstemperatur: 50°C bei Überlast 60s 120%; bei 110% für 60s max. 40°C

Technische Details:
- Im Leistungsbereich 0,75 kW bis 55 kW sind die Geräte auch in der Schutzart IP54 lieferbar
- Soft-PWM für einen flüsterleisen Antrieb
- Programmierung über Jog-Shuttle, Bedienteil, PC
- Energiesparbetrieb mit Anzeige der Energieeinsparung
- Zwei programmierbare Relais
- Variable 5-Punkt-U/f-Kennlinie
- PWM-Taktfrequenz von 0,7 kHz bis 14,5 kHz einstellbar (ab FR-F710-01800-EC: bis 6 kHz)
- Umgebungstemperaturen von -10 °C bis +50 °C (IP 54-Version: 40 °C)
- Negative und positive (SPS-) Logik zur Ansteuerung
- Weiterführung des Betriebs bei kurzzeitigem Netzausfall
- Motorumschaltung auf direkten Netzbetrieb
- Fangen eines drehenden Motors
- Zwei serielle RS 485-Schnittstellen
- PTC-Kaltleitereingang
- 15 Festdrehzahlen anwählbar
- Aktive Strombegrenzung
- Ausblendbare Frequenzbereiche
- Regelung auf optimalen Erregerstrom
- Traversefunktion
- 2. Parametersatz für unterschiedliche Belastungen aktivierbar
- Umfangreiche Schutzfunktionen mit Fehlerdiagnose
- Weltweiter Standard CE, UL, cUL, CSA, Gost, CCC
- Zwischenkreisführung der Ausgangsfrequenz
- Erweiterte PID-Regelung mit Sleep-Funktion und Multi-Motor-Umschaltung
- 8-sprachige LCD-Programmiereinheit verfügbar
- EMV-Verträglichkeit durch integrierten EMV-Filter
- Längere Lebensdauer durch neu entwickelte Komponenten
- Integrierter Wartungstimer
